HTW-775 T6
Grupo gerador 864 kVA Insonorizado
Powered by: MITSUBISHI
Alternador: STAMFORD
Trifásico | 60 Hz | Diesel |
- Especificações do Motor 1.800 r.p.m.
- Potência Nominal: 731kW prp ; 820kW standby
- Fabricante: MITSUBISHI
- Modelo: S12A2 PTA
- Tipo de Motor: Diesel 4 tempos
- Tipo de Injecção: Direta
- Tipo aspiração: Turbo-alimentado e pós-refrigerado
- Cilindros, número e disposições: 12-V
- Diâmetro x Curso: 150 x 160 mm
- Cilindrada total: 33,93 L
- Sistema de refrigeração: Água
- Especificações do óleo lubrificante: API CD ou CF SAE 30 ou SAE 40
- Relação de compressão: 14,5:1
- Consumo combustível ESP: 215,26 l/h
- Consumo combustível 100 % PRP: 191,9 l/h
- Consumo combustível 75 % PRP: 144,36 l/h
- Consumo combustível 50 % PRP: 101,15 l/h
- Consumo combustível 25 % PRP: 62,14 l/h
- Consumo de óleo lubrificante a plena carga: 0,8
- Capacidade total de óleo lubrificante incluindo tubos, filtros 120 L
- Capacidade total de líquido refrigerante: 215 L
- Regulador Tipo Eletrônico
- Filtro de Ar Tipo Seco
- Diâmetro interior da saída de escape: 212 mm
- Sensor de temperatura de óleo lubrificante
- Sensor de baixo nível do líquido de arrefecimento
- Segmento elástico na saída de escape do motor
- Motor diesel
- 4 tempos
- Refrigerado por água
- Tensão de partida 24V
- Filtro de ar padrão
- Filtro de combustível padrão
- Filtro de óleo lubrificante padrão
- Radiador com ventilador soprante
- Sensor de alta temperatura do líquido de arrefecimento (Bulbo ATA)
- Sensor de baixa pressão do óleo lubrificante (Bulbo BPA)
- Regulação eletrônica de velocidade
- Proteções de partes quentes
- Proteções de partes móveis
- Alternador: STAMFORD
- Modelo: HCI634G
- Polos: 4
- Tipo de conexão (padrão): Estrela - Série
- Tipo de acoplamento: S-0 18''
- Isolamento: Classe H
- Grau de proteção mecânica (segundo IEC-34-5): IP23
- Sistema de excitação: Auto-excitado, sem escovas
- Regulador de tensão: A.V.R. (Eletrônico)
- Tipo de suporte: Monosuporte
- Sistema de acoplamento: Disco Flexível
- Impregnação: Padrão (Impregnação a vácuo)

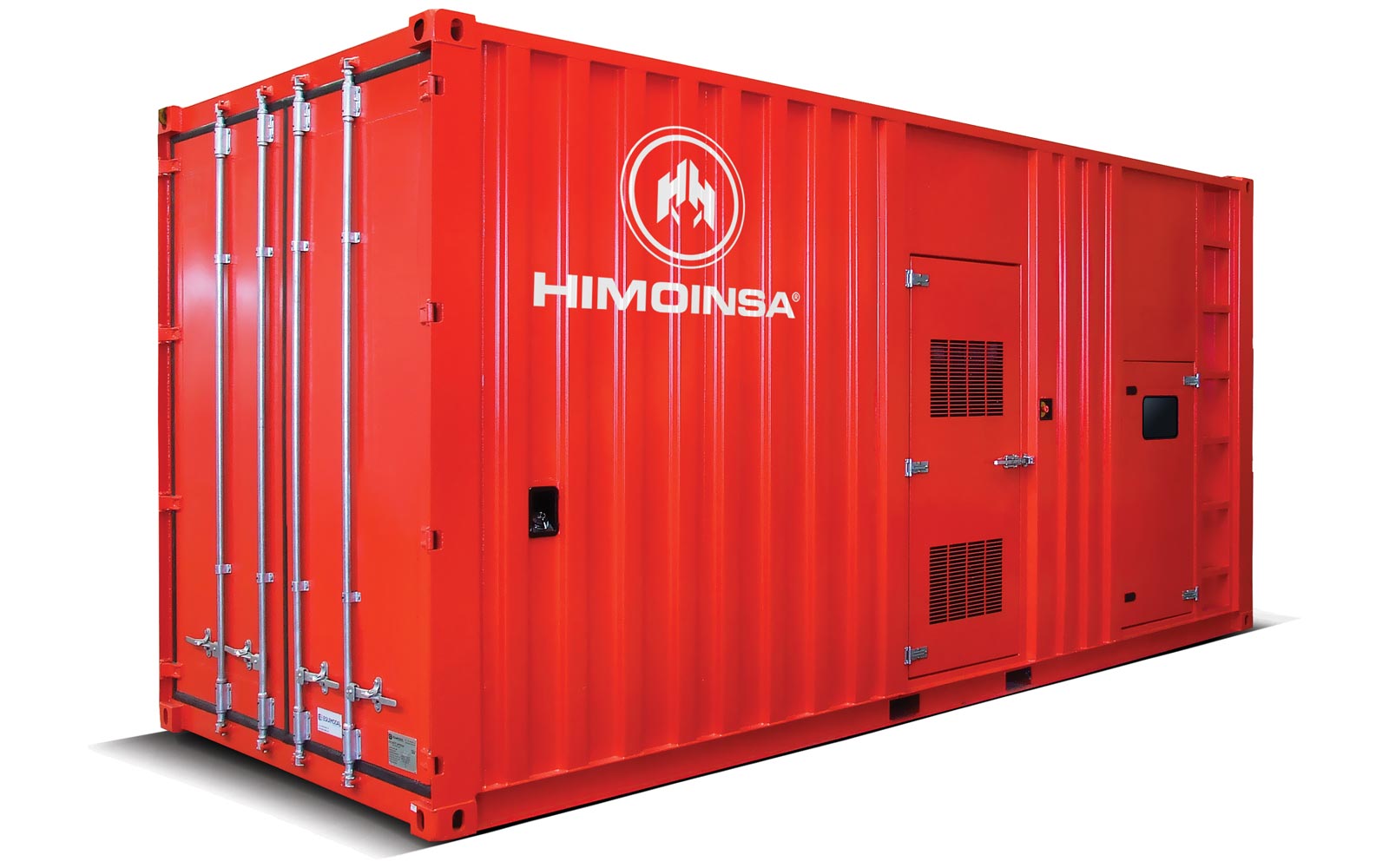

- - VERSÃO CONTÊINER.
- Insonorização à base de lã de rocha vulcânica de alta densidade
- Alta resistência mecânica
- Baixo nível de emissões sonoras
- Porta com janela para visualização do painel de controle, alarmes e medidas
- Olhais reforçados para içamento e pegas para empilhadeira
- Silencioso hospitalar de -35dB de atenuação, com tampa basculante no escape
- Tanque de combustível integrado no chassi
- Amortecedores de vibração
- Chassi em Aço
- Bomba manual extração de óleo lubrificante
- Construção robusta, projetada para aplicações em modo contínuo ou emergência
- Ferragens em aço inoxidável
- Parada de emergência
- Fácil acesso às ligações de potência
- Chassi reforçado para gama pesada
- Fácil acesso para limpeza do chassi
- Amortecedores com proteção anticorrosão entre o grupo e o chassi
- Fácil acesso para abastecimento do radiador
- - SISTEMA ELÉTRICO CONTÊINER.
- Quadro elétrico com controlador e parada de emergência
- Quadro de potência
- Carregador de bateria (padrão em grupos geradores com quadro versão automática)
- Resistência ao aquecimento com bomba monofásica
- Alternador carregador de bateria conectado à barra de aterramento
- Bateria(s) de partida (inclui cabos, conectores e suporte)
- Barramento de terra com conexão para haste de aterramento
- Quadro de ligação dos cabos com proteção de segurança (disparo do disjuntor e alarme no controlador)
- Bateria livre de manutenção
- Chave de desconexão da(s) bateria(s)
- - SISTEMA DE ESCAPE.
- Máx. temperatura gás de escape: 500 °C
- Volume de gás de escape: 197 m3/min
- Máxima contra-pressão aceitável: 600 mm H2o
- Diâmetro exterior saída escape: 200 mm
- Calor dissipado pela saída de escape: 725,51 KCal/Kwh
- - QUANTIDADE DE AR NECESSÁRIA.
- Ar necessário para a combustão: 4500 m3/h
- Volume de ar ventilador motor: 23 m3/s
- Volume ar ventilador alternador: 1,961 m3/s
- - SISTEMA DE PARTIDA.
- Potência de partida: 7,5 x 2 kW
- Potência de partida: 10,2 x 2 CV
- Bateria recomendada: 300 Ah
- Tensão Auxiliar: 24 Vcc
- Corrente de partida: 720 A Pico
- Corrente de partida: 380 A Corrente
- - SISTEMA DE COMBUSTÍVEL
- Tipo de combustível: Diesel
- Máxima sucção da bomba alimentação: 75 mm Hg
- Máximo retorno da bomba alimentação: 150 mm Hg
- Tanque de combustível: 999 L
- - DIMENSÕES.
- Comprimento: 6.058 mm
- Altura: 2.896 mm
- Largura: 2.438 mm
- Volume de embalagem máximo: 42,77 m3
- Peso com líquidos no radiador e carter: 11.750 kg
- Peso seco: 11.429 kg
- Capacidade do tanque de combustível: 999 L
- Autonomia: 7 Horas
- Nível sonoro: 84 ± 2,4 dB(A)@7m
Teleseñal
Kit CAN / LAN
Potência
kVA
864
967
(864 - 2276)
(967 - 2523)
(967 - 2523)
kW
692
773
(692 - 1821)
(773 - 2019)
(773 - 2019)
Nível de som
dB
Distância (m)
Distância (m)
Dimensões
Longo (A)
605,80
Largura (B)
243,80
Alto (C)
289,60
Peso
Peso com líquido em radiador e carter
11.750
11.750
Capacidade de combustível
999
