HYW-25 T6B



HYW-25 T6B

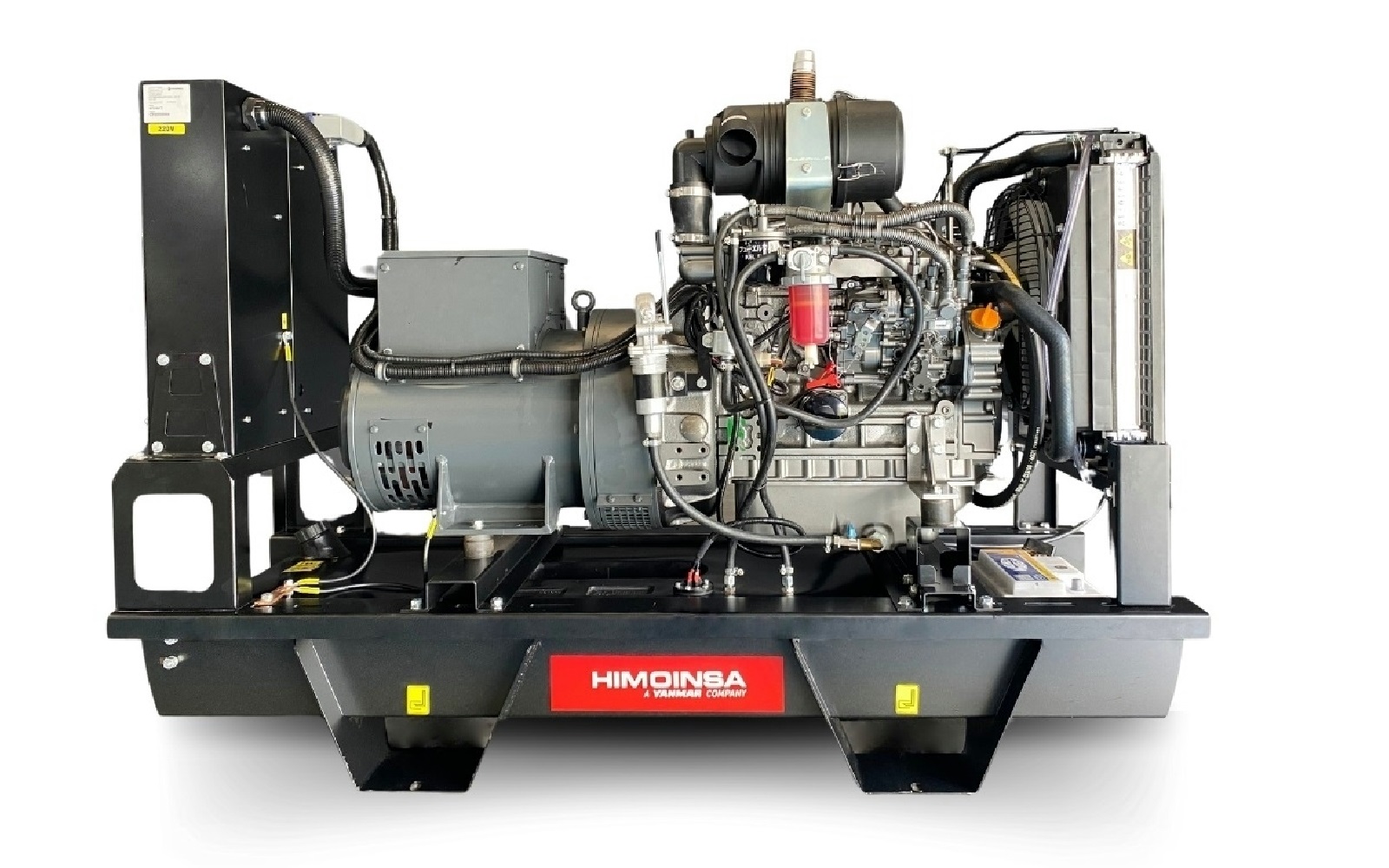

Grupo gerador 21 kVA Estático Estándar

Powered by: YANMAR
Alternador: WEG



Trifásico | 60 Hz | Diesel | INT. TIER IV





Motor
  • Especificações do Motor 1.800 r.p.m.
  • Potência Nominal: 19,6kW prp ; 21,6kW standby
  • Fabricante: YANMAR
  • Modelo: 4TNV88BGGEH
  • Tipo de Motor: Diesel 4 tempos
  • Tipo de Injecção: Direta
  • Tipo aspiração: Natural
  • Cilindros, número e disposições: 4-L
  • Diâmetro x Curso: 88 x 90 mm
  • Cilindrada total: 2,19 L
  • Sistema de refrigeração: Líquido de arrefecimento
  • Especificações do óleo lubrificante: SAE 3 class 10W30 / API grade CD,CF
  • Relação de compressão: 19,1
  • Consumo combustível ESP: 5,95 l/h
  • Consumo combustível 100 % PRP: 5,38 l/h
  • Consumo combustível 75 % PRP: 4,1 l/h
  • Consumo combustível 50 % PRP: 3 l/h
  • Consumo de óleo lubrificante a plena carga: 0,27
  • Capacidade total de óleo lubrificante: 7,4 L
  • Capacidade total de líquido refrigerante: 5,5 L
  • Regulador Tipo Mecânico
  • Filtro de Ar Tipo Seco
  • Diâmetro interior da saída de escape: 51,6 mm
  • Motor diesel
  • 4 tempos
  • Refrigerado por água
  • Tensão de partida 12V
  • Filtro de combustível padrão
  • Filtro de óleo lubrificante padrão
  • Filtro separador de água e óleo (nível visível)
  • Filtro de ar seco
  • Radiador com ventilador soprante
  • Regulação mecânica de velocidade
  • Proteções de partes móveis
  • Sensor de alta temperatura do líquido de arrefecimento (Bulbo ATA) (Opcional)
  • Sensor de baixa pressão do óleo lubrificante (Bulbo BPA) (Opcional)
  • Regulação eletrônica de velocidade (Opcional)
  • Proteções de partes quentes (Opcional)
Alternador
  • Alternador: WEG
  • Modelo: GTA 161AI22
  • Polos: 4
  • Tipo de conexão (padrão): Estrela - Paralelo
  • Tipo de acoplamento: S-4 7,5"
  • Isolamento: Classe H
  • Grau de proteção (segundo IEC-34-5): IP21
  • Sistema de excitação: Auto-excitado, sem escovas
  • Regulador de tensão: A.V.R. (Eletrônico)
  • Tipo de suporte: Monosuporte
  • Sistema de acoplamento: Disco Flexível
  • Impregnação: Padrão (Impregnação a vácuo)
Versión
  • - VERSÃO ABERTA.
  • Chassi am Aço
  • Botão de parada de emergência
  • Amortecedores de vibração
  • Tanque de combustível integrado no chassi
  • Medição de nível de combustível
  • Alta resistência mecânica
  • Acabamento superficial à base de pó de poliéster epóxi
  • Bujão de drenagem do tanque
  • Kit de extração do óleo lubrificante do carter (Opcional)
  • Proteção do radiador (Opcional)
  • Oxicatalisador (Opcional)
  • Segmento elástico na saída de escape do motor (Opcional)
  • Silencioso industrial de aço de -9db(A) (Opcional)
Instalación
  • - SISTEMA ELÉTRICO.
  • Quadro de potência, controle e medição (conforme necessidade e configuração)
  • Disjuntor tripolar
  • Carregador de bateria (padrão em grupos geradores com quadro versão automática)
  • Resistencia de pré aquecimento do motor (padrão em grupos geradores com quadro versão automática)
  • Alternador carregador de bateria
  • Bateria(s) de partida (inclui cabos, conectores e suporte)
  • Barramento de terra com conexão para terminal de aterramento
  • Comunicação MODBUS (ethernet ou serial) (Opcional)
  • - SISTEMA DE ESCAPE.
  • Máx. temperatura gás de escape: 530 °C
  • Volume de gás de escape: 5,59 m3/min
  • Máxima contra-pressão aceitável: 1300 mm H2o
  • - QUANTIDADE DE AR NECESSÁRIA.
  • Ar necessário para a combustão: 106,43 m3/h
  • Volume de ar ventilador motor: 0,987 m3/s
  • Volume ar ventilador alternador: 0,03 m3/s
  • - SISTEMA DE PARTIDA.
  • Potência de partida: 1,4 kW
  • Potência de partida: 1,9 CV
  • Bateria recomendada: 92 Ah
  • Tensão Auxiliar: 12 Vcc
  • - SISTEMA DE COMBUSTÍVEL
  • Tipo de combustível: Diesel
  • Tanque de combustível: 76 L
Dimensiones
  • - DIMENSÕES.
  • Comprimento: 1.700 mm
  • Altura: 1.150 mm
  • Largura: 620 mm
  • Volume de embalagem máximo: 1,21 m3
  • Peso com líquidos no radiador e carter: 590 kg
  • Capacidade do tanque de combustível: 76 L
  • Autonomia: 19 Horas
Cuadros
Opcionales CEx
Teleseñal
Kit CAN / LAN

Potência

kVA

21

23
Prime power  (14.7 - 50)
Stand by  (16.1 - 55)

kW

17

18
Prime power  (11.8 - 40)
Stand by  (12.9 - 44)


Nível de som

 dB
 Distância (m)

0
2
4
6
8
10
12
14
16
18
0
25
50
75
100


Dimensões


Dimensões
Longo (A)
170
Largura (B)
62
Alto (C)
115


Peso


Peso
Peso com líquido em radiador e carter
590


Capacidade de combustível



76
