HSW-455 T6B



HSW-455 T6B

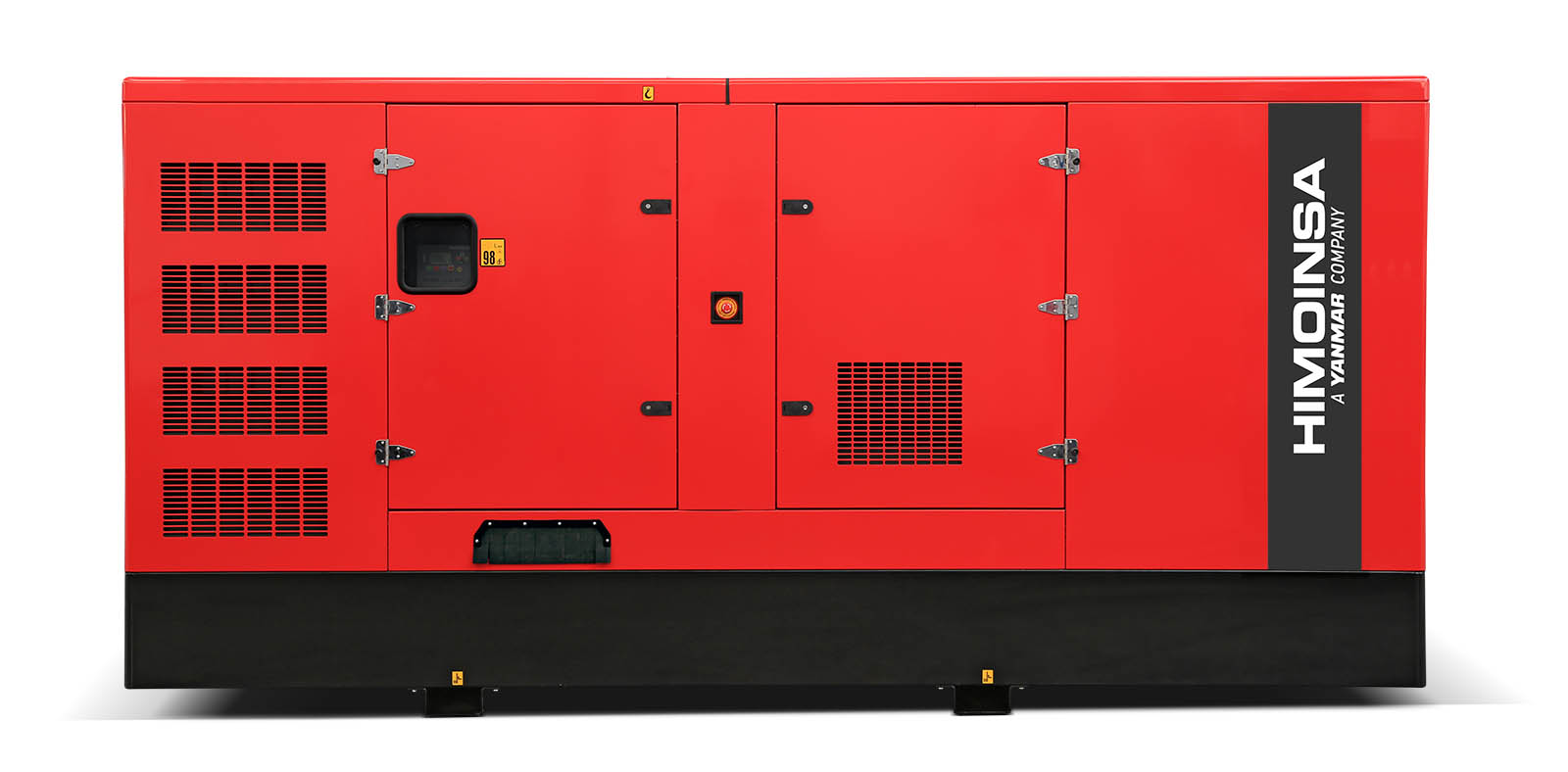

Grupo gerador 414 kVA Insonorizado

Powered by: SCANIA
Alternador: WEG



Trifásico | 60 Hz | Diesel |





Motor
  • Especificações do Motor 1.800 r.p.m.
  • Potência Nominal: 362kW prp ; 396kW standby
  • Fabricante: SCANIA
  • Modelo: DC13-72A(02-11)
  • Tipo de Motor: Diesel 4 tempos
  • Tipo de Injecção: Direta
  • Tipo aspiração: Turbo-alimentado e pós-refrigerado
  • Cilindros, número e disposições: 6-L
  • Diâmetro x Curso: 130 x 160 mm
  • Cilindrada total: 12,7 L
  • Sistema de refrigeração: Líquido de arrefecimento
  • Especificações do óleo lubrificante: ACEA E3,E4,E5 ou E7
  • Relação de compressão: 16,3:1
  • Consumo combustível ESP: 90,17 l/h
  • Consumo combustível 100 % PRP: 81,32 l/h
  • Consumo combustível 75 % PRP: 60,67 l/h
  • Consumo combustível 50 % PRP: 41,96 l/h
  • Consumo de óleo lubrificante a plena carga: 0,3
  • Capacidade total de óleo lubrificante: 38 L
  • Capacidade total de líquido refrigerante: 39 L
  • Regulador Tipo Eletrônico
  • Filtro de Ar Tipo Seco
  • Diâmetro interior da saída de escape: 90 mm
  • Motor diesel
  • 4 tempos
  • Refrigerado por água
  • Tensão de partida 24V
  • Filtro de combustível padrão
  • Filtro de óleo lubrificante padrão
  • Filtro separador de água e óleo (nível visível)
  • Filtro de ar seco
  • Radiador com ventilador soprante
  • Sensor de baixo nível de líquido de arrefecimento no radiador
  • Sensor de alta temperatura do líquido de arrefecimento (Bulbo ATA)
  • Sensor de baixa pressão do óleo lubrificante (Bulbo BPA)
  • Regulação eletrônica de velocidade
  • Proteções de partes móveis
  • Proteções de partes quentes (Opcional)
Alternador
  • Alternador: WEG
  • Modelo: AG10-250MI20AI
  • Polos: 4
  • Tipo de conexão (padrão): Estrela - Paralelo
  • Tipo de acoplamento: S-1 14"
  • Isolamento: Classe H
  • Grau de proteção mecânica (segundo IEC-34-5): IP21
  • Sistema de excitação: Auto-excitado, sem escovas
  • Regulador de tensão: A.V.R. (Eletrônico)
  • Tipo de suporte: Monosuporte
  • Sistema de acoplamento: Disco Flexível
  • Impregnação: Padrão (Impregnação a vácuo)
Versión
  • - VERSÃO INSONORIZADA.
  • Chassi em Aço
  • Silencioso residencial de aço
  • Amortecedores de vibração
  • Tanque de combustível integrado ao chassi
  • Medição de nível de combustível
  • Botão de parada de emergência
  • Carenagem fabricada com chapa de alta qualidade
  • Alta resistência mecânica
  • Baixo nível de emissões sonoras
  • Insonorização à base de lã de rocha vulcânica de alta densidade
  • Acabamento superficial à base de pó de poliéster epóxi
  • Fácil acesso para manutenções (líquido de arrefecimento, óleo lubrificante e filtros)
  • Chassi estanque (com função de retenção de líquidos)
  • Bujão de drenagem do tanque de combustível
  • Tampão de drenagem do chassi
  • Oxicatalisador (Opcional)
  • Alça de içamento com gancho reforçado para elevação com guindaste (Opcional)
  • Kit de extração do óleo lubrificante do carter (Opcional)
Instalación
  • - SISTEMA ELÉTRICO.
  • Quadro de potência, controle e medição (conforme necessidade e configuração)
  • Disjuntor tripolar
  • Chave de desconexão da(s) bateria(s)
  • Carregador de bateria (padrão em grupos geradores com quadro versão automática)
  • Resistencia de pré aquecimento do motor (padrão em grupos geradores com quadro versão automática)
  • Alternador carregador de bateria
  • Bateria(s) de partida (inclui cabos, conectores e suporte)
  • Barramento de terra com conexão para terminal de aterramento
  • Comunicação MODBUS (ethernet ou serial) (Opcional)
  • - SISTEMA DE ESCAPE.
  • Máx. temperatura gás de escape: 484 °C
  • Volume de gás de escape: 0,533 kg/s
  • Máxima contra-pressão aceitável: 100 mbar
  • Diâmetro exterior saída escape: 160 mm
  • Calor dissipado pela saída de escape: 599,88 KCal/Kwh
  • - QUANTIDADE DE AR NECESSÁRIA.
  • Ar necessário para a combustão: 1520,3 m3/h
  • Volume de ar ventilador motor: 11,1 m3/s
  • Volume ar ventilador alternador: 1,84 m3/s
  • - SISTEMA DE PARTIDA.
  • Potência de partida: 5,5 kW
  • Potência de partida: 7,48 CV
  • Tensão Auxiliar: 24 Vcc
  • - SISTEMA DE COMBUSTÍVEL
  • Tipo de combustível: Diesel
  • Tanque de combustível: 740 L
Dimensiones
  • - DIMENSÕES.
  • Comprimento: 4.500 mm
  • Altura: 2.320 mm
  • Largura: 1.800 mm
  • Volume de embalagem máximo: 18,79 m3
  • Peso com líquidos no radiador e carter: 4.398 kg
  • Capacidade do tanque de combustível: 740 L
  • Autonomia: 12 Horas
  • Nível sonoro: 69 ± 2,4 dB(A)@7m
Cuadros
Opcionales CEx
Teleseñal
Kit CAN / LAN

Potência

kVA

414

455
Prime power  (279 - 734)
Stand by  (307 - 807)

kW

331

364
Prime power  (223 - 587)
Stand by  (245 - 646)


Nível de som

 dB
 Distância (m)



Dimensões


Dimensões
Longo (A)
450
Largura (B)
180
Alto (C)
232


Peso


Peso
Peso com líquido em radiador e carter
4.398


Capacidade de combustível



740
